Kao dobavljač kalupa za pravougaone žljebove, razumijem važnost odabira pravog sistema izbacivanja za ove kalupe. Odgovarajući sistem za izbacivanje može značajno poboljšati efikasnost, kvalitet i dugovečnost procesa oblikovanja. U ovom blogu ću podijeliti neka ključna razmatranja i korake koji će vam pomoći da odaberete najprikladniji sistem izbacivanja za vaš pravokutni kalup za žljebove.
Razumijevanje osnova sistema za izbacivanje u kalupima s pravokutnim žljebovima
Prije nego što uđemo u proces odabira, bitno je razumjeti šta je sistem za izbacivanje i njegovu ulogu u kalupima za pravougaone žljebove. Sistem ejektora je dizajniran da ukloni oblikovani dio iz šupljine kalupa nakon što se plastika očvrsne. U kalupima za pravougaone žljebove, sistem izbacivača mora biti pažljivo dizajniran kako bi se osiguralo da se dio izbacuje glatko bez izazivanja bilo kakvog oštećenja utora ili samog dijela.
Postoji nekoliko tipova sistema za izbacivanje koji se obično koriste u kalupima za pravougaone žljebove, uključujući igle za izbacivanje, čahure za izbacivanje i ploče za skidanje. Svaki tip ima svoje prednosti i nedostatke, a izbor ovisi o različitim faktorima kao što su oblik i veličina žlijeba, materijal koji se oblikuje i obim proizvodnje.
Faktori koje treba uzeti u obzir pri odabiru sistema za izbacivanje
1. Dizajn kalupa i geometrija žljebova
Dizajn pravougaonog kalupa za žljeb i geometrija žljeba igraju ključnu ulogu u određivanju odgovarajućeg sistema izbacivanja. Na primjer, ako žljeb ima složen oblik ili duboko podrezano, klinovi za izbacivanje možda neće biti dovoljni za glatko izbacivanje dijela. U takvim slučajevima, čahure za izbacivanje ili ploče za skidanje mogu biti prikladnije.
Igle za izbacivanje su najčešće korišćeni tip sistema za izbacivanje. Jednostavni su, isplativi i lako se ugrađuju u kalup. Međutim, mogu ostaviti male tragove na površini dijela, što može biti problem ako je potrebna visokokvalitetna završna obrada površine.
Navlake za izbacivanje se koriste kada dio ima rupu ili izbočinu. Oni pružaju ujednačeniju silu izbacivanja i mogu smanjiti rizik od deformacije dijela. Ploče za skidanje su idealne za dijelove s velikim površinama ili složenim oblicima. Oni mogu izbaciti dio kao cjelinu, minimizirajući rizik od oštećenja.
2. Materijal koji se oblikuje
Materijal koji se oblikuje takođe utiče na izbor sistema za izbacivanje. Različiti materijali imaju različite stope skupljanja, tvrdoće i svojstva prianjanja. Na primjer, materijali s visokim stopama skupljanja mogu zahtijevati robusniji sistem izbacivanja kako bi se savladala sila skupljanja i izbacio dio.
Mekani i ljepljivi materijali mogu imati tendenciju da prianjaju za šupljinu kalupa, što otežava izbacivanje dijela. U takvim slučajevima mogu biti potrebni ejektorski sistemi sa velikom silom izbacivanja ili posebna površinska obrada za smanjenje prianjanja.
3. Obim proizvodnje
Obim proizvodnje je još jedan važan faktor koji treba uzeti u obzir. Za proizvodnju male količine, jednostavan i isplativ sistem za izbacivanje može biti dovoljan. Međutim, za proizvodnju velikog obima, potreban je sofisticiraniji i pouzdaniji sistem izbacivanja kako bi se osigurao dosljedan kvalitet i visoka produktivnost.
Proces proizvodnje velikog obima može takođe zahtevati sistem za izbacivanje koji se može lako održavati i popraviti kako bi se minimiziralo vreme zastoja.
4. Zahtjevi za završnu obradu površine
Ako dio zahtijeva visokokvalitetnu završnu obradu, sistem izbacivanja mora biti pažljivo odabran kako bi se izbjeglo ostavljanje tragova ili ogrebotina na dijelu. Igle za izbacivanje će možda morati biti polirane ili premazane kako bi se smanjio rizik od oštećenja površine. U nekim slučajevima, alternativni sistemi ejektora kao što je izbacivanje vazduha ili hidraulično izbacivanje mogu se razmotriti da bi se postigla bolja završna obrada površine.
Koraci za odabir pravog sistema za izbacivanje
Korak 1: Analizirajte dizajn kalupa i geometriju utora
Pažljivo ispitajte dizajn kalupa i geometriju pravokutnog utora. Identifikujte sve potencijalne probleme kao što su podrezi, tanki zidovi ili složeni oblici koji mogu uticati na proces izbacivanja. Na osnovu ove analize odredite opšti tip sistema za izbacivanje koji je najprikladniji, kao što su igle za izbacivanje, čahure za izbacivanje ili ploče za skidanje.
Korak 2: Razmotrite materijal i obim proizvodnje
Uzmite u obzir materijal koji se oblikuje i obim proizvodnje. Ako materijal ima posebna svojstva ili ako je obim proizvodnje velik, odaberite sistem za izbacivanje koji može podnijeti ove zahtjeve. Na primjer, ako je materijal sklon skupljanju, odaberite sistem izbacivanja s velikom silom izbacivanja.
Korak 3: Procijenite zahtjeve za završnu obradu površine
Ako je potrebna visokokvalitetna završna obrada površine, potražite sisteme za izbacivanje koji mogu smanjiti oštećenje površine. Razmislite o korištenju uglađenih klinova za izbacivanje ili alternativnih metoda izbacivanja.
Korak 4: Konsultujte se sa stručnjacima
Ako niste sigurni koji ejektorski sistem odabrati, konsultujte se sa stručnjacima za dizajn kalupa ili proizvođačima sistema za izbacivanje. Oni mogu pružiti vrijedne uvide i preporuke na osnovu svog iskustva i stručnosti.
Primjeri ejektorskih sistema u različitim primjenama
Kalup za utore u obliku slova U
ZaKalup za utore u obliku slova U, igle za izbacivanje se često koriste za jednostavne dizajne sa relativno plitkim žljebovima. Međutim, ako žljeb u obliku slova U ima duboko podrezivanje ili veliku površinu, ploča za skidanje može biti prikladnija za osiguranje glatkog izbacivanja.

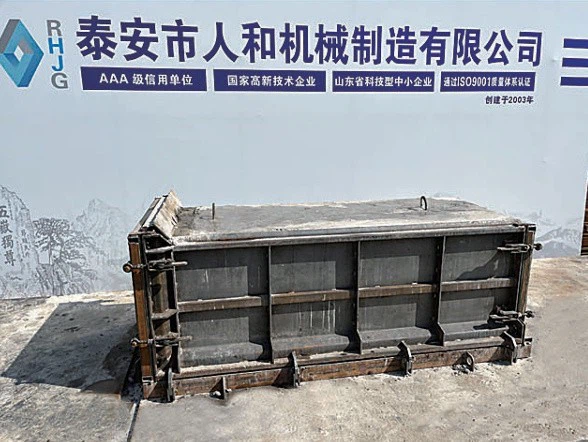

Flume Mold
UFlume Mold, čahure za izbacivanje mogu se koristiti kada postoje rupe ili izbočine u dizajnu žlijeba. Ovo pomaže da se obezbedi ujednačenija sila izbacivanja i smanjuje rizik od deformacije dela.
Kalup kanala za navodnjavanje poljoprivrednog zemljišta
ZaKalup kanala za navodnjavanje poljoprivrednog zemljišta, ovisno o veličini i složenosti oblika kanala, može se koristiti kombinacija ejektorskih klinova i ploča za skidanje. Striper ploča može izbaciti glavni dio kanala, dok se igle za izbacivanje mogu koristiti za manje detalje.
Zaključak
Odabir pravog ejektorskog sistema za kalup s pravougaonim žljebovima je složen proces koji zahtijeva pažljivo razmatranje različitih faktora kao što su dizajn kalupa, materijal koji se oblikuje, obim proizvodnje i zahtjevi za završnom obradom površine. Razumijevanjem ovih faktora i slijedeći gore navedene korake, možete odabrati sistem ejektora koji će osigurati glatko izbacivanje, visokokvalitetne dijelove i efikasnu proizvodnju.
Ako ste na tržištu za pravokutne kalupe za žljebove ili trebate više informacija o sistemima za izbacivanje, slobodno nas kontaktirajte za detaljnu raspravu. Posvećeni smo da vam pružimo najbolja rješenja za vaše potrebe oblikovanja.
Reference
- "Priručnik za dizajn kalupa" Petera F. Ottena
- "Tehnologija prerade plastike" Osswald, TA, & Turng, L. - S.
- "Priručnik za injekcijsko prešanje" od Rosato, DV, & Rosato, DV
